GST-100199 Инжектор порошка 2.0 мм для плазматронов F1-90, F4 и F4-90
5 592 ₽
Арт. GST-100199
Характеристики
Артикул по Clerici
—
CE-000751
Артикул по METCO
—
1003439
Модель плазматрона
—
F1-90, F4, F4-90
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
GST-100199 Инжектор порошка 2.0 мм для плазматронов F1-90, F4 и F4-90
5 592 ₽
Арт. GST-100199
#PROP_TITLE#
—
#PROP_VALUE#
GST-100199 Инжектор порошка 2.0 мм совместим с моделями плазматронов F4/F4-90/F1-90, на взрыв-схеме плазмотрона F4 отображается позицией 33, на взрыв-схеме плазмотрона F4-90 отображается позицией 40, на взрыв-схеме плазмотрона F1-90 отображается позицией 28
| Номер на схеме | Артикул | Наименование | Артикул по METCO | Артикул по FST | Артикул по Clerici | |
|---|---|---|---|---|---|---|
| 1 | GST-100032 | Корпус катода GST F4MB-XL в сборе | Rear Gun Body Assembly | 1069418 | - | CE-000877 |
| 2 | GST-100001 | Корпус центральный GST F4MB-XL | Center Gun Body | 1069416 | - | CE-000876 |
| 3 | GST-100002 | Корпус анода | Front Gun Body | 1003421 | - | CE-000875 |
| 4 | GST-100004 | Гайка задняя | Rear Locking Ring | 1003425 | - | CE-000874 |
| 5 | GST-100005 | Гайка передняя | Front Locking Ring | 1003419 | 300.035 | CE-000873 |
| 6 | GST-100007 | Держатель инжектора двухместный 90° / 75° | Injector Holder, Double, 90°/75° | 1003430 | 300.037-1 | CE-000829 |
| 6 | GST-100008 | Держатель инжектора двухместный 90° / 90° | Injector Holder, Double, 90°/90° | - | - | CE-000826 |
| 6 | GST-100009 | Держатель инжектора двухместный 90° / 105° | Injector Holder, Double, 90°/105° | 1003478 | - | CE-000889 |
| 6 | GST-100010 | Держатель инжектора двухместный 90° / 100° | Injector Holder, Double, 90°/100° | 1006700 | - | CE-000888 |
| 6 | GST-100011 | Держатель инжектора двухместный 100° / 100° | Injector Holder, Double, 100°/100° | 1003479 | - | CE-000887 |
| 6 | GST-100012 | Держатель инжектора двухместный 100° / 105° | Injector Holder, Double, 100°/105° | 1003481 | - | - |
| 6 | GST-100013 | Держатель инжектора двухместный 105° / 105° | Injector Holder, Double, 105°/105° | 1003480 | - | CE-000886 |
| 6 | GST-100014 | Держатель инжектора двухместный 105° / 75° | Injector Holder, Double, 105°/75° | 1008686 | - | - |
| 6 | GST-100015 | Держатель инжектора двухместный 75° / 75° | Injector Holder, Double, 75°/75° | 1003432 | - | CE-000828 |
| 6 | GST-100016 | Держатель
инжектора
четырехместный 4 x 90° |
Injector Holder, 4 x 90° | 1003443 | - | CE-000830 |
| 6 | GST-100017 | Держатель
инжектора четырехместный 105° / 75° / 105° / 75° |
Injector Holder, 105° / 75° / 105° / 75° | 1003444 | - | - |
| 6 | GST-100018 | Держатель
инжектора
четырехместный 75° / 90°/ 75° / 90° |
Injector Holder, 75° / 90°/ 75° / 90° | 1003445 | - | - |
| 6 | GST-100006 | Держатель
инжектора четырехместный 90° / 75° / 90° / 105° |
Injector Holder, 90° / 75° / 90° / 105° | 1008656 | - | - |
| 6 | GST-100019 | Держатель
инжектора четырехместный 105° / 90° / 105° / 90° |
Injector Holder, 105° / 90° / 105° / 90° | 1003446 | - | - |
| 6 | GST-100020 | Держатель
инжектора четырехместный 105° / 90° / 90° / 75° |
Injector Holder, 105° / 90° / 90° / 75° | 1008657 | - | CE-000831 |
| 7 | GST-100101 | Корпус изолятора | Insulator Assembly | 1003497 | 300.015 | CE-000870 |
| 8 | GST-100026 | Распределитель газа | Gas Ring | 1003499 | 300.018 | CE-000869 |
| 9 | Трубка охлаждения водяная | Cooling tube | 1003423 | 300.006 | CE-000891 | |
| 10 | GST-100024 | Винт изолирующий (4 шт.) | Insulating screw | 1003512 | 300.010 | CE-001230 |
| 11 | GST-100025 | Втулка изолятора резьбовая (2 шт.) | Insulator threaded bushing | - | - | CE-000872 |
| 12 | GST-100034 | Кожух GST F4MB-XL в сборе | Cover Assembly | 1069419 | - | CE-000868 |
| 13 | GST-100054 | Кожух защитный GST F4MB-XL часть 1 | Protective cover part 1 | - | - | - |
| 14 | GST-100055 | Кожух защитный GST F4MB-XL часть 2 | Protective cover part 2 | - | - | - |
| 15 | GST-100037 | Кольцо уплотнительное (1 шт.) | O-Ring | - | - | - |
| 16 | GST-100038 | Кольцо уплотнительное (2 шт.) | O-Ring | 1038940 | 300.061 | - |
| 17 | GST-100039 | Кольцо уплотнительное (1 шт.) | O-Ring | - | - | - |
| 18 | GST-100040 | Кольцо уплотнительное (1 шт.) | O-Ring | - | - | - |
| 19 | GST-100041 | Кольцо уплотнительное (1 шт.) | O-Ring | 1000359 | 300.007 | - |
| 20 | GST-100042 | Кольцо уплотнительное (8 шт.) | O-Ring | 1001434 | 300.005 | - |
| 21 | Штуцер | Fitting pipe | - | - | - | |
| 22 | GST-100035 | Винт (4 шт.) | Screw | - | - | - |
| 23 | GST-100043 | Винт (2 шт.) | Screw | - | - | - |
| 24 | GST-100023 | Винт (4 шт.) | Screw | - | - | - |
| 25 | GST-100089 | Винт (2 шт.) | Screw | - | - | - |
| 26 | GST-100056 | Винт (4 шт.) | Screw | - | - | - |
| 27 | GST-100003 | Винт (1 шт.) | Screw | - | - | - |
| 28 | GST-100021 | Винт (4 шт.) | Screw | - | - | - |
| 29 | Вплавляемая гайка (4 шт.) | Fusion nut | - | - | - | |
| 30 | GST-100031 | Гайка (1 шт.) | Nut | - | - | - |
| 31 | GST-100059 | Шайба (2 шт.) | Washer | - | - | - |
| 32 | GST-100044 | Электрод WLa | Electrode WLa | 1072006 | 300.008 | CE-001363 |
| 32 | GST-100045 | Электрод WCe | Electrode WCe | - | - | - |
| 32 | GST-100129 | Электрод WTh | Electrode WTh | - | - | - |
| 33 | GST-100197 | Инжектор порошка 1.8 мм | Powder Injector, 1.8 mm (with undercut),standard | 1038715 | - | CE-000750 |
| 33 | GST-100198 | Инжектор порошка 1.5 мм | Powder Injector, 1.5 mm (with undercut),standard |
1038714 | - | - |
| 33 | GST-100199 | Инжектор порошка 2.0 мм | Powder Injector, 2.0mm (with undercut),standard |
1038716 | - | CE-000751 |
| 34 | GST-100046 | Сопло F4, 5 мм | Nozzle, 5mm | 1003442 | - | CE-001362 |
| 34 | GST-100047 | Сопло F4, 6 мм | Nozzle, 6mm | 1072007 | - | - |
| 34 | GST-100086 | Сопло F4, 7 мм | Nozzle, 7mm | 300002-10/1003407 | 300.029 | - |
| 34 | GST-100087 | Сопло F4, 8 мм | Nozzle, 8mm | 300002-20/1003408 | 300.031 | CE-001790 |
| 35 | GST-100048 | Фитинг порошкового шланга | Powder hose fitting | - | - | - |
| 36 | GST-100057 | Заглушка | Blind plug | - | - | - |

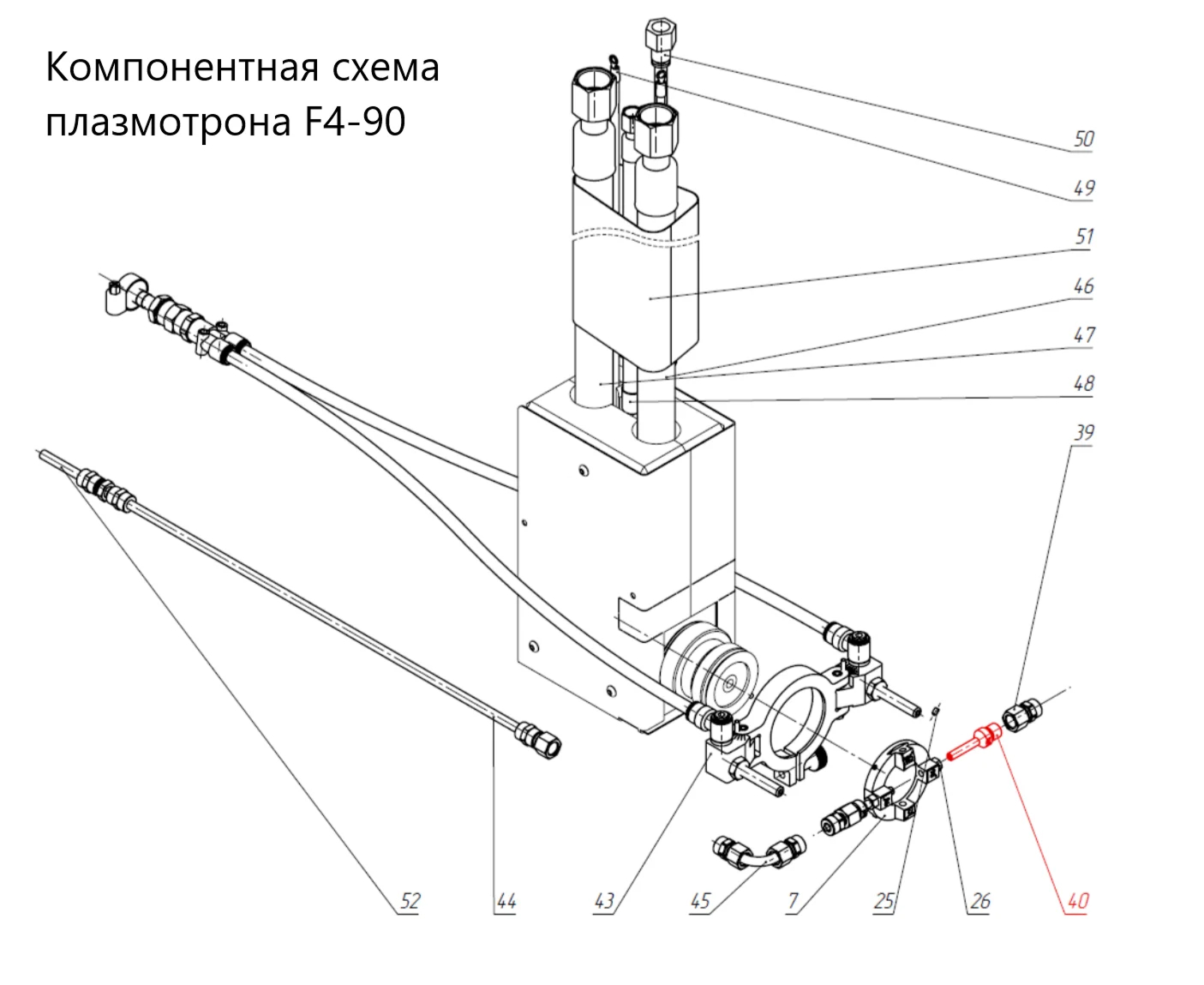

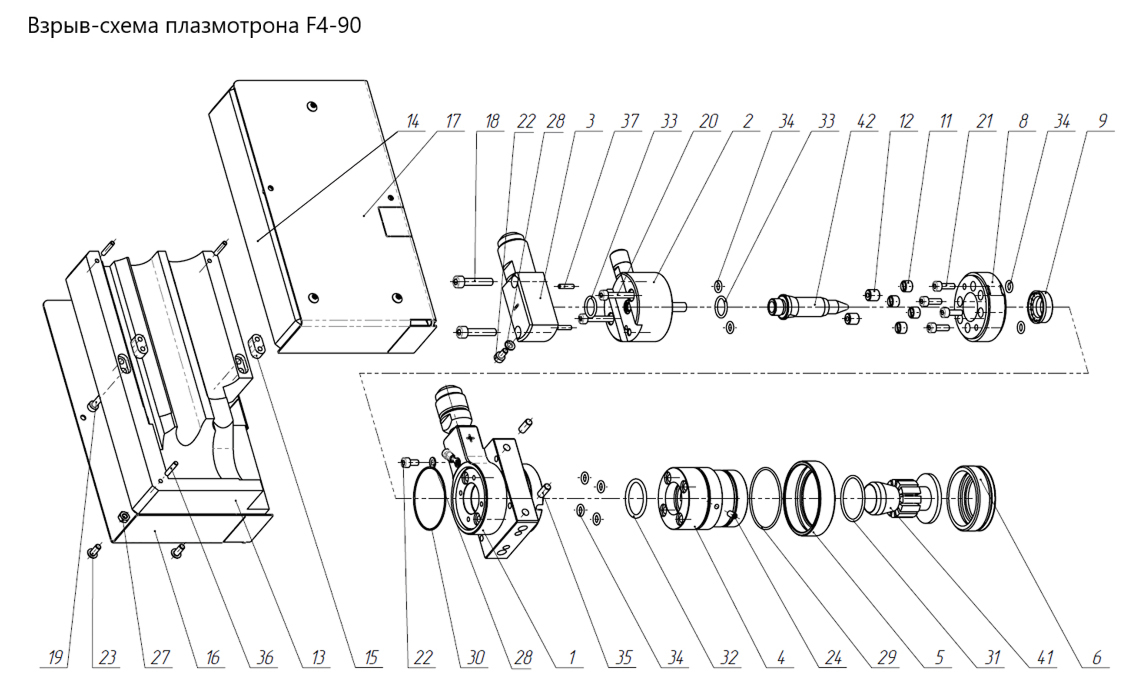

| Номер на схеме | Артикул | Наименование | Артикул по METCO | Артикул по FST | Артикул по Clerici | |
|---|---|---|---|---|---|---|
| 1 | GST-100080 | Корпус центральный GST F4MB90-XL | Center Gun Body | 1079065 | - | - |
| 2 | GST-100119 | Корпус катода GST F4MB90-XL в сборе | Rear Gun Body Assembly | 1079045 | - | - |
| 3 | GST-100082 | Фитинг катода | Rear Gun Body Fitting | - | - | |
| 4 | GST-100002 | Корпус анода | Front Gun Body | 1003421 | - | - |
| 5 | GST-100004 | Гайка задняя | Rear Locking Ring | 1003425 | - | CE-000874 |
| 6 | GST-100005 | Гайка передняя | Front Locking Ring | 1003419 | 300.035 | CE-000873 |
| 7 | GST-100007 | Держатель инжектора двухместный 90° / 75° | Injector Holder, Double, 90°/75° | 1003430 | 300.037-1 | CE-000829 |
| 7 | GST-100008 | Держатель инжектора двухместный 90° / 90° | Injector Holder, Double, 90°/90° | - | - | CE-000826 |
| 7 | GST-100009 | Держатель инжектора двухместный 90° / 105° | Injector Holder, Double, 90°/105° | 1003478 | - | CE-000889 |
| 7 | GST-100010 | Держатель инжектора двухместный 90° / 100° | Injector Holder, Double, 90°/100° | 1006700 | - | CE-000888 |
| 7 | GST-100011 | Держатель инжектора двухместный 100° / 100° | Injector Holder, Double, 100°/100° | 1003479 | - | CE-000887 |
| 7 | GST-100012 | Держатель инжектора двухместный 100° / 105° | Injector Holder, Double, 100°/105° | 1003481 | - | - |
| 7 | GST-100013 | Держатель инжектора двухместный 105° / 105° | Injector Holder, Double, 105°/105° | 1003480 | - | CE-000886 |
| 7 | GST-100014 | Держатель инжектора двухместный 105° / 75° | Injector Holder, Double, 105°/75° | 1008686 | - | - |
| 7 | GST-100015 | Держатель инжектора двухместный 75° / 75° | Injector Holder, Double, 75°/75° | 1003432 | - | CE-000828 |
| 7 | GST-100016 | Держатель инжектора четырехместный 4 x 90° | Injector Holder, 4 x 90° | 1003443 | - | CE-000830 |
| 7 | GST-100017 | Держатель инжектора четырехместный 105° / 75° / 105° / 75° | Injector Holder, 105° / 75° / 105° / 75° | 1003444 | - | - |
| 7 | GST-100018 | Держатель инжектора четырехместный 75° / 90°/ 75° / 90° | Injector Holder, 75° / 90°/ 75° / 90° | 1003445 | - | - |
| 7 | GST-100006 | Держатель инжектора четырехместный 90° / 75° / 90° / 105° | Injector Holder, 90° / 75° / 90° / 105° | 1008656 | - | - |
| 7 | GST-100019 | Держатель инжектора четырехместный 105° / 90° / 105° / 90° | Injector Holder, 105° / 90° / 105° / 90° | 1003446 | - | - |
| 7 | GST-100020 | Держатель инжектора четырехместный 105° / 90° / 90° / 75° | Injector Holder, 105° / 90° / 90° / 75° | 1008657 | - | CE-000831 |
| 8 | GST-100101 | Корпус изолятора | Insulator Assembly | 1003497 | 300.015 | CE-000870 |
| 9 | GST-100026 | Распределитель газа | Gas Ring | 1003499 | 300.018 | CE-000869 |
| 11 | GST-100024 | Винт изолирующий (4 шт.) | Insulating Screw | 1003512 | 300.010 | CE-000872 |
| 12 | GST-100025 | Втулка резьбовая (2 шт.) | Isolating threaded bushing | - | - | - |
| 13 | GST-100091 | Кожух GST F4MB90-XL часть 1 | Cover part 1 | - | - | - |
| 14 | GST-100092 | Кожух GST F4MB90-XL часть 2 | Cover part 2 | - | - | - |
| 15 | GST-100095 | Шпонка кожуха (2 шт.) | Cover key | - | - | - |
| 16 | GST-100096 | Кожух защитный GST F4MB90-XL часть 1 | Protective cover part 1 | - | - | - |
| 17 | GST-100097 | Кожух защитный GST F4MB90-XL часть 2 | Protective cover part 2 | - | - | - |
| 18 | 912052588Z | Винт (2 шт.) | Screw | 1003514 | 300.003-01 | - |
| 19 | 912043088Z | Винт (4 шт.) | Screw | - | - | - |
| 20 | 912042588Z | Винт (2 шт.) | Screw | - | - | - |
| 21 | 912041288Z | Винт (4 шт.) | Screw | 1003513 | 300.013 | - |
| 22 | 912040888Z | Винт (1 шт.) | Screw | - | - | - |
| 22 | 912040888Z | Винт (1 шт.) | Screw | - | - | - |
| 23 | 73800410109Z | Винт (6 шт.) | Screw | - | - | - |
| 24 | 9130408129Z | Винт (1 шт.) | Screw | 1003511 | 300.021 | - |
| 25 | GST-100021 | Винт (4 шт.) | Screw | 1003525 | 300.036 | - |
| 26 | GST-100031 | Гайка (1 шт.) | Nut | - | - | - |
| 27 | GST-00072462 | Гайка (6 шт.) | Nut | - | - | - |
| 28 | GST-00072479 | Шайба (1 шт.) | Washer | - | - | - |
| 29 | GST-100037 | Кольцо уплотнительное (1 шт.) | O-Ring | 1003473 | 300.060 | - |
| 30 | GST-100038 | Кольцо уплотнительное (2 шт.) | O-Ring | 1038940 | 300.061 | - |
| 31 | GST-100039 | Кольцо уплотнительное (1 шт.) | O-Ring | 1059684 | 300.033 | - |
| 32 | GST-100040 | Кольцо уплотнительное (1 шт.) | O-Ring | 1041816 | 300.024 | - |
| 33 | GST-100041 | Кольцо уплотнительное (2 шт.) | O-Ring | 1000359 | 300.007 | - |
| 34 | GST-100042 | Кольцо уплотнительное (8 шт.) | O-Ring | 1001434 | 300.005 | - |
| 35 | GST-100115 | Штифт (2 шт.) | Pin | - | - | - |
| 36 | GST-100116 | Штифт (3 шт.) | Pin | - | - | - |
| 37 | GST-100117 | Штифт (2 шт.) | Pin | - | - | - |
| 39 | GST-100048 | Фитинг порошкового шланга | Powder hose fitting | - | - | - |
| 40 | GST-100197 | Инжектор порошка 1.8 мм | Powder Injector, 1.8 mm (with undercut),standard | 1003436 | 380.002 | - |
| 40 | GST-100198 | Инжектор порошка 1.5 мм | Powder Injector, 1.5 mm (with undercut),standard |
1003434 | 380.001 | - |
| 40 | GST-100199 | Инжектор порошка 2.0 мм | Powder Injector, 2.0mm (with undercut),standard |
1003439 | 380.003 | CE-000751 |
| 41 | GST-100046 | Сопло F4, 5 мм | Nozzle, 5mm | 1003442 | - | CE-001362 |
| 41 | GST-100047 | Сопло F4, 6 мм | Nozzle, 6mm | 1072007 | - | - |
| 41 | GST-100086 | Сопло F4, 7 мм | Nozzle, 7mm | 300002-10/1003407 | 300.029 | - |
| 41 | GST-100087 | Сопло F4, 8 мм | Nozzle, 8mm | 300002-20/1003408 | 300.031 | CE-001790 |
| 42 | GST-100044 | Электрод WLa | Electrode WLa | 1072006 | 300.008 | CE-001363 |
| 42 | GST-100045 | Электрод WCe | Electrode WCe | 1072006 | 300.008 | - |
| 42 | GST-100129 | Электрод WTh | Electrode WTh | 1072006 | 300.008 | - |
| 43 | GST-100066 | Насадка воздушного охлаждения | Air cooling nozzle | - | - | - |
| 44 | GST-100051 | Удлинитель металлический | Metal extender | - | - | - |
| 45 | GST-100050 | Отвод порошковый 90° | Powder remover 90° | - | - | - |
| 46 | GST-100061 | Кабель силовой водоохлаждаемый (красный / плюс) | Water-cooled power cable (red) | - | - | - |
| 47 | GST-100062 | Кабель силовой водоохлаждаемый (синий / минус) | Water-cooled power cable (blue) | - | - | - |
| 48 | GST-100063 | Рукав плазмообразующего газа | Plasma-forming gas hose | - | - | - |
| 49 | GST-100088 | Кабель контроля напряжения (2 шт.) | Voltage control cable | - | - | - |
| 50 | GST-100084 | Шланг насадки воздушного охлаждения | Air cooling nozzle hose | - | - | - |
| 51 | GST-100069 | Текстильная защита шланг-пакета | Textile cable protection | - | - | - |
| 52 | GST-100049 | Шланг порошковый | Powder hose | - | - | - |
Взрыв-схема плазмотрона F1-90
| Номер на схеме | Артикул | Наименование | Артикул по METCO | Артикул по FST | Артикул по Clerici | |
|---|---|---|---|---|---|---|
| 1 | GST-00106099 | F1-90-495 Модуль катода | Rear section complete | 1003628 | - | - |
| 1 | GST-00106100 | F1-90-600 Модуль катода | Rear section complete | - | - | CE-001837 |
| 1 | GST-00106101 | F1-90-700 Модуль катода | Rear section complete | - | - | CE-001838 |
| 1 | GST-00106102 | F1-90-750 Модуль катода | Rear section complete | - | - | CE-001839 |
| 1 | GST-00106103 | F1-90-1000 Модуль катода | Rear section complete | - | - | - |
| 2 | GST-00106104 | F1-90-495 Модуль анода | Front section | 1003627 | - | - |
| 2 | GST-00106105 | F1-90-600 Модуль анода | Front section | - | - | CE-001828 |
| 2 | GST-00106106 | F1-90-700 Модуль анода | Front section | - | - | CE-001829 |
| 2 | GST-00106107 | F1-90-750 Модуль анода | Front section | - | - | CE-001830 |
| 2 | GST-00106108 | F1-90-1000 Модуль анода | Front section | - | - | - |
| 3 | GST-00106058 | F1 Кожух нижний | Shell for F1-45 | 1003629 | 301.001-01 | CE-002224 |
| 4 | GST-00106059 | F1 Кожух верхний | Shell for F1-45 | 1003629 | 301.001-01 | CE-002225 |
| 5 | GST-00106060 | F1 Изолятор | Intermediate section complete | 1003754 | 301.014-00 | CE-001376 |
| 6 | GST-00106061 | F1 Распределитель газа | Gas distribution ring | 1003634 | 301.013 | CE-001377 |
| 7 | GST-00106062 | F1 Держатель инжектора | Injector support standard | 1003636 | 301.022 | CE-001812 |
| 8 | GST-00106063 | F1 Штифт изолирующий | Centering pin | 1003640 | 3001.009 | CE-001381 |
| 9 | GST-00106064 | F1 Втулка изолирующая | Insulating sleeves and covers | 1003624 | 301.007 | CE-001382 |
| 10 | GST-00106065 | F1 Вкладыш изолирующий | - | - | CE-001809 | |
| 11 | GST-00106066 | F1 Заглушка изолятора | 1070697 | - | - | |
| 12 | GST-00106073 | F1-90 Кожух защитный | Cover | 1003751 | 301.002-01 | CE-001383 |
| 13-14 | GST-00106121 | F1-90-495 Набор. Короб нижний + верхний | - | - | - | |
| 13-14 | GST-00106122 | F1-90-600 Набор. Короб нижний + верхний | - | - | - | |
| 13-14 | GST-00106123 | F1-90-700 Набор. Короб нижний + верхний | - | - | - | |
| 13-14 | GST-00106124 | F1-90-750 Набор. Короб нижний + верхний | - | - | - | |
| 13-14 | GST-00106125 | F1-90-1000 Набор. Короб нижний + верхний | - | - | - | |
| 15 | GST-00106078 | F1 Обойма нижняя | Holder | 1003633 | 301.006 | CE-002223 |
| 16 | GST-00106083 | F1 Обойма верхняя | Holder | 1003633 | 301.006 | CE-002222 |
| 17 | - | Шайба | - | - | - | |
| 18 | - | Винт | Socket head cap screw for holder | - | 301.029 | CE-002039 |
| 19 | - | Винт | - | - | - | |
| 20 | - | Винт | Nozzle screws, M3x10 | 1003521 | 301.023 | CE-001824 |
| 21 | - | Винт | - | - | CE-001823 | |
| 22 | - | Винт | Socket head cap screw | - | 301.028 | CE-001817 |
| 23 | - | Винт | - | - | - | |
| 24 | - | Винт | Screws, M3x6 | - | 301.003 | CE-001821 |
| 25 | - | Гайка | Locknut, M5 | - | 301.021 | - |
| 26 | GST-00104418 | F1 Сопло, 5 мм | Nozzle, 5 mm | 1003621 | 301.018 | - |
| 26 | GST-00104417 | F1 Сопло, 6 мм | Nozzle, 6 mm | 1003743 | 301.019 | CE-001749 |
| 27 | GST-00104411 | F1 Электрод вставной | Electrode, plug type | 1003742 | 301.010-01 | CE-001757 |
| 27 | GST-00104413 | F1 Электрод винтовой | Screw for electrode | 1003747 | 301.011 | - |
| 28 | GST-100028 | Инжектор Ф1,8 мм с гайкой | Powder injector 1.8 mm | 1003436 | - | - |
| 28 | GST-100029 | Инжектор Ф1,5 мм с гайкой | Powder injector 1.5 mm | 1003434 | - | - |
| 28 | GST-100030 | Инжектор Ф2,0 мм с гайкой | Powder injector 2.0 mm | 1003439 | - | - |
| 28 | GST-100197 | Инжектор Ф1,8 мм | Powder injector 1.8 mm | 1003436 | - | - |
| 28 | GST-100198 | Инжектор Ф1,5 мм | Powder injector 1.5 mm | 1003436 | - | - |
| 28 | GST-100199 | Инжектор Ф2,0 мм | Powder injector 2.0 mm | 1003439 | - | - |
| 29 | GST-00106053 | F1 Кольцо | Intermediate section complete | 1003434 | 301.014-00 | CE-001375 |
| 30 | GST-00103677 | Кольцо уплотнительное | O-Ring, 19 x 1.5 mm | 1003626 | 301.017 | CE-001046 |
| 31 | GST-00103678 | Кольцо уплотнительное | Intermediate section complete | 1003754 | 301.014-00 | CE-001848 |
| 32 | GST-00103676 | Кольцо уплотнительное | O-Ring, 18 x 2 mm | 1003745 | 301.016 | CE-001045 |
| 33 | GST-00106021 | Шланг | Connecting hose | 1003510 | 301.005 | - |
| 34 | - | Хомут | Connecting hose clamp | 1003509 | 301.004 | - |
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
- Перейти в карточку товара и нажать «Купить в один клик». После нажатия нужно заполнить форму и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь денежными средствами, получаете товар и чек.
- Безналичный расчет. Принимаем карты Visa и MasterCard. Доступен при курьерской доставке.
Можем доставить ваш заказ собственными ресурсами. Либо через варианты доставки:
- Курьерская доставка. Курьерская доставка работает с 9:00 до 19:00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес.
- Самовывоз со склада. Для получения заказа обратитесь к сотруднику в зоне выдачи и назовите номер.
