Горелка GST K2

Возможны дополнительные опции

Характеристики

Скорость частиц м/с

—

400 – 700 (сверхзвуковая)

Температура нагрева частиц, °C

—

600 – 2000

Способ подачи порошка

—

Радиальная симметричная подача в сверхзвуковую часть сопла

Применение

—

Получение плотных, твердых и низкоокисленных покрытий из металлов, сплавов и металлокерамики (керметов)

Тип топлива

—

Керосин (жидкое топливо)

Принцип работы

—

Высокоскоростное газопламенное напыление (HVOF) на жидком топливе

Все характеристики

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Горелка GST K2 представляет собой высокоскоростную горелку для газопламенного напыления (HVOF), работающую на керосине. Горелка GST K2 функционирует за счет сжигания смеси керосина и кислорода в камере сгорания с последующим расширением продуктов сгорания в сверхзвуковом сопле Лаваля. Такой принцип работы позволяет достигать высоких скоростей частиц напыляемого материала, что обеспечивает формирование плотных, твердых и низкоокисленных покрытий, особенно эффективных для металлов, сплавов и металлокерамики.

Конструктивной особенностью горелки GST K2 является радиальная и симметричная подача порошкообразного материала непосредственно в расширяющуюся часть сопла, где происходит его разгон до сверхзвуковых скоростей. Скорость частиц при использовании данной системы варьируется от 400 до 700 м/с, а температура нагрева составляет от 600 до 2000°C, что позволяет работать с порошками диаметром более 5 микрометров. Использование керосина в качестве топлива делает процесс не только эффективным с точки зрения качества покрытий, но и экономически выгодным благодаря высокой производительности напыления.

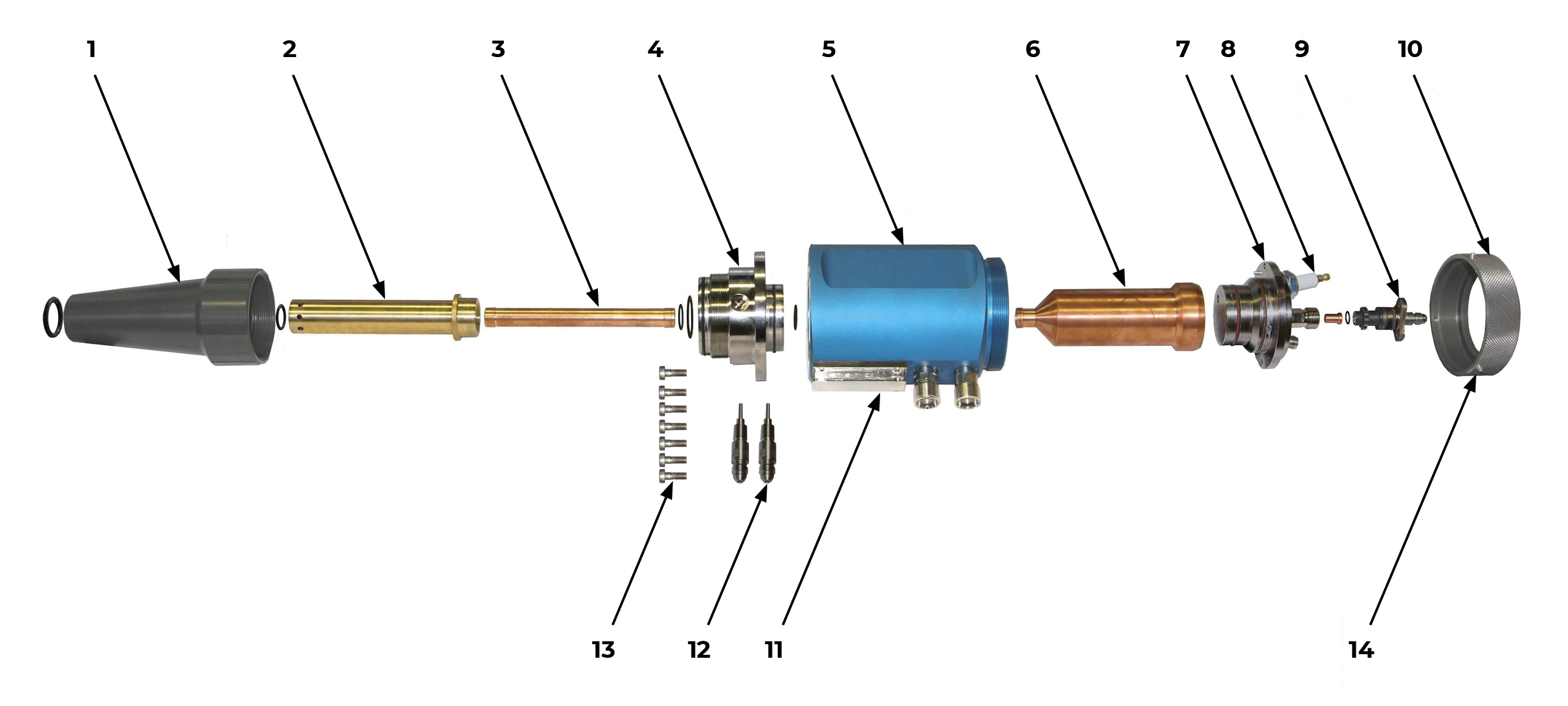

Взрыв-схема горелки K2

Номер на схеме	Артикул	Наименование		Артикул по GTV
1	GST-306001	Охлаждающий кожух 100 мм	water-jacket - 100 mm	780.110-100
1	GST-306002	Охлаждающий кожух 150 мм	water-jacket - 150 mm	780.110-150
1	GST-306003	Охлаждающий кожух 200 мм	water-jacket - 200 mm	780.110-200
2	GST-306005	Втулка промежуточная 100 мм	Intermediate sleeve - 100 mm	780.120-100
2	GST-306006	Втулка промежуточная 100 мм коническая	Intermediate sleeve - 100 mm conic	780.120-100 k
2	GST-306007	Втулка промежуточная 150 мм	Intermediate sleeve - 150 mm	780.120-150
2	GST-306008	Втулка промежуточная 150 мм коническая	Intermediate sleeve - 150 mm conic	780.120-150 k
2	GST-306009	Втулка промежуточная 200 мм	Intermediate sleeve - 200 mm	780.120-200
3	GST-306035	Сопло, диаметр 10 мм, длина 100 мм	expansion nozzle diameter 10 mm length 100 mm	780.150-100/10
3	GST-306036	Сопло, диаметр 11 мм, длина 100 мм	expansion nozzle diameter 11 mm length 100 mm	780.150-100/11
3	GST-306037	Сопло, диаметр 12 мм, длина 100 мм	expansion nozzle diameter 12 mm length 100 mm	780.150-100/12
3	GST-306038	Сопло, коническое, длина 100 мм	expansion nozzle diameter conic length 100 mm	780.150-100 k
3	GST-306039	Сопло, диаметр 10 мм, длина 150 мм	expansion nozzle diameter 10 mm length 150 mm	780.150-150/10
3	GST-306040	Сопло, диаметр 11 мм, длина 150 мм	expansion nozzle diameter 11 mm length 150 mm	780.150-150/11
3	GST-306041	Сопло, диаметр 12 мм, длина 150 мм	expansion nozzle diameter 12 mm length 150 mm	780.150-150/12
3	GST-306042	Сопло, коничское, длина 150 мм	expansion nozzle diameter conic length 150 mm	780.150-150 k
3	GST-306043	Сопло, диаметр 10 мм, длина 200 мм	expansion nozzle diameter 10 mm length 200 mm	780.150-200/10
3	GST-306044	Сопло, диаметр 11 мм, длина 200 мм	expansion nozzle diameter 11 mm length 200 mm	780.150-200/11
3	GST-306045	Сопло, диаметр 12 мм, длина 200 мм	expansion nozzle diameter 12 mm length 200 mm	780.150-200/12
4	GST-306011	Фланец подвода порошка	powder injector section	780.130
5	GST-306019	Корпус	main body	780.140
6	GST-306025	Камера сгорания	combusion chamber	780.160
7	GST-306026	Крепежный фланец	rear body assembly	780.170
8	GST-306033	Свеча запальная	spark plug	780.190
9	GST-306029	Штуцер подачи керосина	atomizer connection	780.180
10	GST-306023	Накидная гайка	hand nut	780.145
11	GST-306021	Т-образный выступ	t-clamp holder	780.142
12	GST-306012	Инжектор для подачи порошка	powder injector	780.131
13	GST-306013	Винт крепежный	screw	780.132
14	GST-306024	Винт крепежный	screw	780.146
	GST-306004	Уплотнительное кольцо	o-ring water-jacket	780.111
	GST-306010	Уплотнительное кольцо	o-ring Intermediate sleeve	780.121
	GST-306014	Уплотнительное кольцо	o-ring powder injector section (outside front)	780.133
	GST-306015	Уплотнительное кольцо	o-ring powder injector section (outside rear)	780.134
	GST-306016	Уплотнительное кольцо	o-ring powder injector section (inside front small)	780.135
	GST-306017	Уплотнительное кольцо	o-ring powder injector section (inside rear)	780.136
	GST-306018	Уплотнительное кольцо	o-ring powder injector section (inside front big)	780.137
	GST-306020	Уплотнительное кольцо	o-ring main body	780.141
	GST-306022	Винт крепежный	screw for t-clamp holder	780.143
	GST-306027	Уплотнительное кольцо	o-ring rear body small	780.171
	GST-306028	уплотнительное кольцо	o-ring rear body big	780.172
	GST-306030	винт крепежный	screw	780.182
	GST-306031	уплотнительное кольцо	o-ring atomizer connection big	780.183
	GST-306032	уплотнительное кольцо	o-ring atomizer connection small	780.184
	GST-306034	уплотнительное кольцо	o-ring set	780.500

Скорость частиц м/с

400 – 700 (сверхзвуковая)

Температура нагрева частиц, °C

600 – 2000

Способ подачи порошка

Радиальная симметричная подача в сверхзвуковую часть сопла

Применение

Получение плотных, твердых и низкоокисленных покрытий из металлов, сплавов и металлокерамики (керметов)

Тип топлива

Керосин (жидкое топливо)

Принцип работы

Высокоскоростное газопламенное напыление (HVOF) на жидком топливе

Окислитель

Кислород

Форма подаваемого материала

Порошок (диаметр частиц > 5 мкм)

Тип сопла

Сопло Лаваля (конвергентно-дивергентное) для достижения сверхзвуковых скоростей
